產品名稱：進口浮動式法蘭球閥

品牌：美國MILLER

聯系人：黃先生

咨詢熱線：0755-29748800

在線QQ：916223289

品牌：美國MILLER

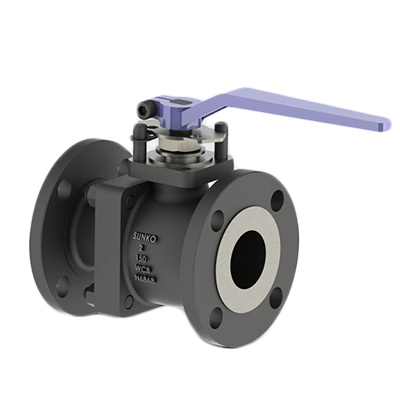

美國MILLER進口浮動式法蘭球閥概述：

美國MILLER浮動式球閥是一款米勒公司自己設計的球閥。米勒浮動球球閥的閥體內有兩個閥座密封圈，在它們之間夾緊一個球體，球體上有通孔，通孔的直徑等于管道的內徑，稱全徑球閥；通孔的直徑略小于管道的內徑，稱縮徑球閥。球體借助于閥桿可以自由地在閥座密封圈中旋轉。在開啟時，球孔與管道直徑對準，已保證管道工作介質阻力最小。當閥桿轉動1/4圈時，球孔垂直于閥門的通道，靠加給兩閥座密封圈的預緊力和介質壓力將球體緊緊壓在出口端的閥座密封圈上，從而保證閥門完全密封。這種球閥屬單面強制密封。

美國MILLER進口浮動式法蘭球閥參數：

公稱通徑：DN10-DN300

公稱壓力：150LB-900LB

設計溫度：-30℃-+200℃

連接方式：法蘭

適用介質：水、燃?xì)?、蒸汽、油品、硝酸、醋?/SPAN>

美國MILLER進口浮動式法蘭球閥部件：

名稱<?xml:namespace prefix = "o" />	材料
閥體 /閥蓋	CF8	CF3	CF8M	CF3M	WCB
球體	CF8	CF3	CF8M	CF3M	WCB HCr
閥桿	F304	F304L	F316	F316L	2C13
閥座	PTFE、PPL
填料 /墊片	PTFE、PPL
螺栓	304
螺母	304
手柄	WCB

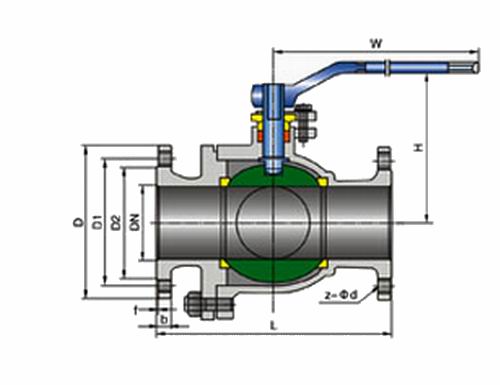

美國MILLER進口浮動式法蘭球閥尺寸：

公稱壓力	公稱通徑	d	L	D	D1	D2	b	f	Z-Φd	H	W
Class 150	1/2"	13	108	89	60.5	35	11.5	1.6	4-16	79	135
	3/4"	19	117	98	70	43	11.5	1.6	4-16	84	135
	1"	25	127	108	79.5	51	12	1.6	4-16	95	170
	1-1/4"	32	140	117	89	64	13	1.6	4-16	103	170
	1-1/2"	38	165	127	98.5	73	15	1.6	4-16	111	200
	2"	51	178	152	120.5	92	16	1.6	4-19	120	200
	2-1/2"	64	190	178	139.5	105	18	1.6	4-19	153	300
	3"	76	203	190	152.5	127	19	1.6	4-19	163	300
	4"	102	229	229	190.5	157	24	1.6	8-19	182	400
	5"	127	356	254	216	186	24	1.6	8-22	260	500
	6"	152	394	279	241.5	216	26	1.6	8-22	280	800
	8"	203	457	343	298.5	270	29	1.6	8-22	-	1100
Class 300	1/2"	13	140	95	66.5	35	15	1.6	4-16	79	135
	3/4"	19	152	117	82.5	43	16	1.6	4-19	84	135
	1"	25	165	124	89	51	18	1.6	4-19	95	170
	1-1/4"	32	178	133	98.5	64	19	1.6	4-19	103	170
	1-1/2"	38	190	156	114.5	73	21	1.6	4-22	111	200
	2"	51	216	165	127	92	23	1.6	4-22	120	200
	2-1/2"	64	241	190	149	105	26	1.6	8-19	153	300
	3"	76	283	210	168.5	127	29	1.6	8-22	163	300
	4"	102	305	254	200	157	32	1.6	8-22	182	400
	5"	127	381	279	235	186	35	1.6	8-22	260	500
	6"	152	403	318	270	216	37	1.6	12-22	280	800
	8"	203	502	381	330	270	42	1.6	12-25	-	1100

實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
