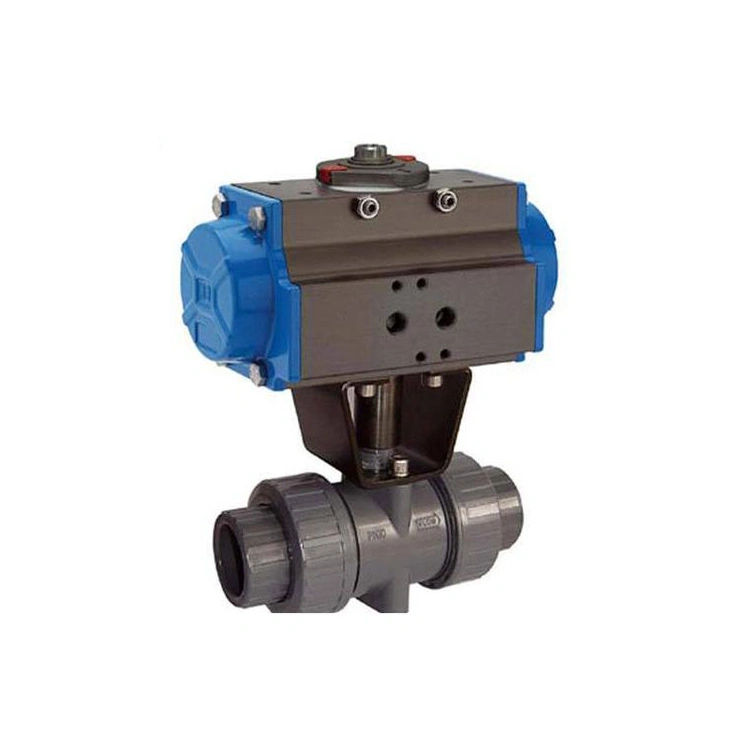

產品名稱：進口氣動UPVC球閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
進口氣動塑料三通球閥簡介
產品結構：L型,T型
產品壓力：PN10
產品材質：UPVC、CPVC、RPP、PVDF
產品規格：DN15-DN300
進口氣動塑料UPVC三通球閥原理
美國MILLER(米勒)進口氣動UPVC三通球閥是塑料球閥與氣動執行器組成，通過壓縮空氣壓力使執行器90度角旋轉，從而改變閥門中介質的流向。氣動塑料三通球閥根據不同介質選用相應材質，體積小、重量輕、性強。氣動UPVC三通球閥結構由閥體與兩端由連接而成，可與管路膠粘、熱焊，方便拆卸維修。三通式可以實現分流、合流、換向、混流作用。閥體材料有UPVC，CPVC，RPP，PVDF。氣動執行器材料合金鋁氧化處理。
進口氣動UPVC三通球閥執行器
雙作用：通氣開、通氣關，氣源故障保持當前位置。
單作用氣開式：通氣開、斷氣關，氣源故障關閉。
單作用氣關式：通氣關、斷氣開，氣源故障打開。
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號，實現閥門調節功能。
進口氣動塑料三通球閥材料
閥體：UPVC、CPVC、RPP、PVDF
閥座：PTFE
閥芯：UPVC、CPVC、RPP、PVDF
閥桿：UPVC、CPVC、RPP、PVDF
氣動UPVC球閥執行器技術參數 | 氣動UPVC球閥閥體參數 | ||
類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN15～200mm |
氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0、1.6MPa |
輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | UPVC、CPVC、PP、PVDF、ABS |
單作用：7N·M～2668N·M | 閥體材質 | UPVC、CPVC、PP、PVDF、ABS | |
工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | UPVC、CPVC、PP、PVDF、ABS |
高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE | |
動作范圍 | 0～90°±5° | 溫 度 | 0℃～+80℃ |
接口螺紋 | 1/8″、1/4″、3/8″、1/2″ | 連接方式 | 雙油令、法蘭 |
1/8″、1/4″、3/8″、1/2″ | 適用介質 | 食品工業、石化和與PVC相匹配的各種流體 | |
閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特 點 | 結構緊湊、體積小、重量輕、安裝方便 |
