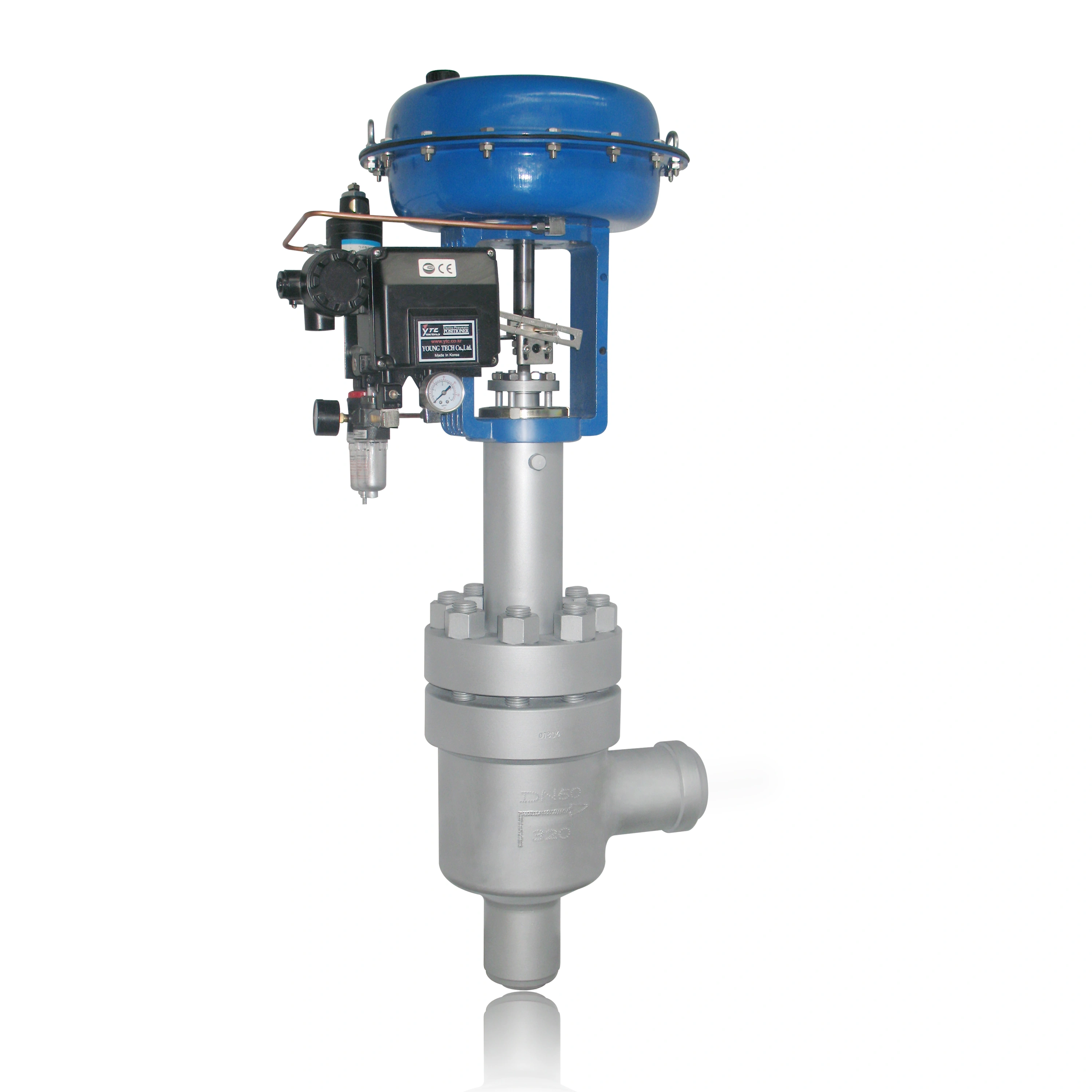

產品名稱：進口氣動角型調節閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
Miller進口氣動角型調節閥概述：
進口氣動角型調節閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣，流量特性精度高。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
技術參數和性能
閥體
|
型式 |
角型單座鑄造球型閥 |
||
|
公稱通徑 |
32、40、50、65、80、100、125、150、 |
||
|
公稱壓力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa |
||
|
連接型式 |
法蘭連接 |
FF、RF、RJ、LG、溝槽型、嵌入型 |
|
|
法蘭標準 |
JIS B2201-1984、ANSI B16.5-1981、JB79-59等 |
||
|
焊接連接 |
嵌接焊SW（32～50mm）、對接焊BW（65～200mm） |
||
|
材料 |
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
||
|
上閥蓋 |
常溫型(P) |
-17～+ |
|
|
伸長I型(EI) |
-45～ |
||
|
伸長II型(EII) |
-100～ |
||
|
伸長III型(EIII) |
-196～ |
||
|
注：工作溫度不準超過各種材料的允許范圍。 |
|||
|
壓蓋型式 |
螺栓壓緊式 |
||
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
||
|
|
|
|
|
閥內組件
|
閥芯型式 |
單座柱塞型閥芯 |
|
流量特性 |
等百分比特性、線性特性 |
|
材料 |
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、鈦和耐腐蝕合金等 |
執行機構
|
型式 |
MA多彈簧薄膜執行機構、MV6單作用氣缸活塞執行機構、MP雙作用氣缸活塞執行機構 |
|
膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
|
彈簧范圍 |
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型) |
|
供氣壓力 |
140~400KPa(HA型)、400~500KPa(VA6型)、300~500KPa(VP型) |
|
氣源接口 |
RC1/4"(HA、VA6型、RC3/8"(VP型) |
|
環境溫度 |
|
