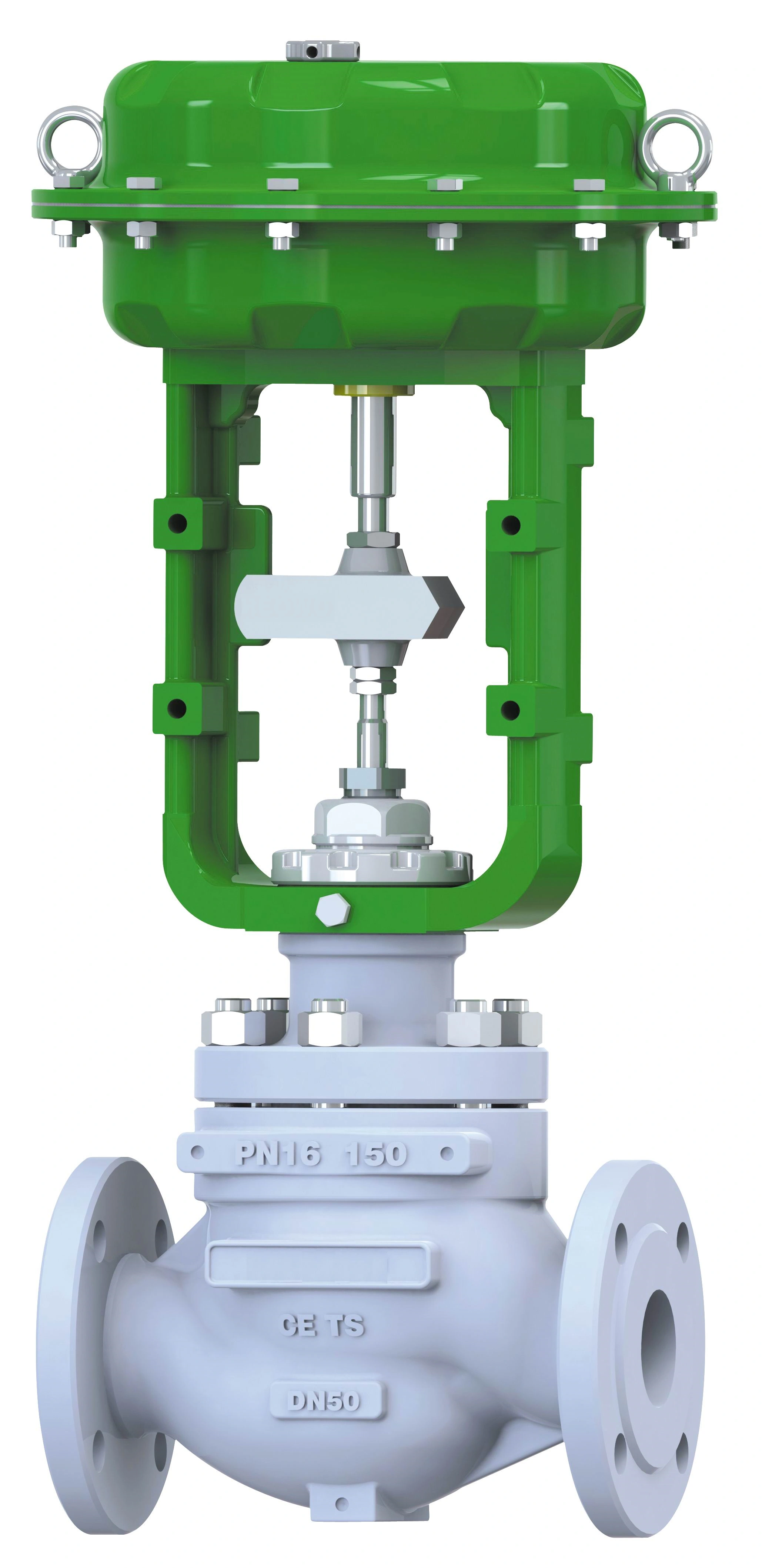

產品名稱：進口氣動單座調節閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
Miller氣動單座調節閥概述：
單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
技術參數和性能
閥體
型式 |
直通單座鑄造球型閥 |
||
公稱通徑 |
32、40、50、65、80、100、125、150、200、250mm |
||
公稱壓力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
||
連接型式 |
法蘭連接 |
FF、RF、RJ、LG、MFM |
|
法蘭標準 |
JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618-97等 |
||
焊接連接 |
嵌接焊SW(40~50mm) 對接焊BW(65~250mm) |
||
材料 |
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
||
上閥蓋 |
常溫型(P) |
-17～+230℃ |
|
伸長I型(EI) |
-45~-17℃ +230~+566℃ |
||
伸長II型(EII) |
-100～-45℃ |
||
伸長III型(EIII) |
-196～-100℃ |
||
注：工作溫度不準超過各種材料的允許范圍。 |
|||
壓蓋型式 |
螺栓壓緊式 |
||
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
||
|
|
|
|
閥內組件
閥芯型式 |
單座柱塞型閥芯 |
流量特性 |
等百分比特性、線性特性 |
材料 |
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、鈦和耐腐蝕合金等 |
執行機構
型式 |
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
彈簧范圍 |
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型) |
供氣壓力 |
140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
氣源接口 |
RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
環境溫度 |
-30~+70℃ |
閥作用型式
電關式(B)；電開式(K)
性 能
泄漏量 |
金屬閥座 |
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
軟閥座 |
小于閥額定容量的10-7，符合ANSI B16.104-1976 VI級 |
|
回差 |
帶定位器 |
小于全行程的1% |
不帶定位器 |
小于全行程的3% |
|
基本誤差 |
帶定位器 |
小于全行程的±1% |
不帶定位器 |
小于全行程的±3% |
|
注：采用標準的V型聚四氟乙烯填料 |
||
可調范圍 |
50:1 |
|
Cv值和行程(LV)
公稱通徑 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||||||||||||||
閥座直徑 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
額定Cv值 |
10 |
17 |
10 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
650 |
額定行程 |
25 |
38 |
50 |
75 |
|||||||||||||||||||
