當前位置：首頁 > 產品中心 > 進口氣動閥門

產品名稱：進口氣動閘閥

品牌：美國MILLER

聯系人：黃先生

咨詢熱線：0755-29748800

在線QQ：916223289

品牌：美國MILLER

美國MILLER進口氣動閘閥概述：

美國MILLER進口氣動閘閥是美國米勒根據API6D標準生產的一款以空氣源為動能來實現開關和調節的閘閥也叫氣動閘閥；現有品種包括：楔式彈性單閘板閘閥、楔式剛性雙閘板閘閥）、平行雙閘板閘閥）三種類型。按照?qǐng)?zhí)行機構包括：手輪、手動機構與氣動執行器三種類型，根據用戶需要進行選擇。，改變閘板與閥座間相對位置即可改變通道大小。

美國MILLER進口氣動閘閥參數：

公稱通徑：DN15-DN1500

公稱壓力：150LB-4500LB

設計溫度：-29℃-600℃

連接方式：法蘭、

適用介質：氣、水、油、蒸汽、燃?xì)狻⒏g性流體

供氣壓力：0.4 Mpa -0.8Mpa

作用形式：?jiǎn)巫饔脠?zhí)行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

控制方式：開關型、無源觸點型、閥位信號反饋型、智能調節型（輸入輸出4-20mA）

其它配置：定位器、電磁閥、空氣過濾減壓器、限位開關、手輪

美國MILLER進口氣動閘閥部件：

零件名稱	材質
零件名稱	WCB	304SS	316SS
閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
螺帽	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
螺栓	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
閘板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼	柔性石墨+不銹鋼
閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
吊環螺栓	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
螺栓	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti
填料	柔性石墨	柔性石墨	柔性石墨
填料壓套	WCB	1Cr18Ni9T	1Cr18Ni12Mo2Ti
填料壓板	WCB	1Cr18Ni9T	1Cr18Ni12Mo2Ti
螺帽	35	1Cr18Ni9T	1Cr18Ni12Mo2Ti

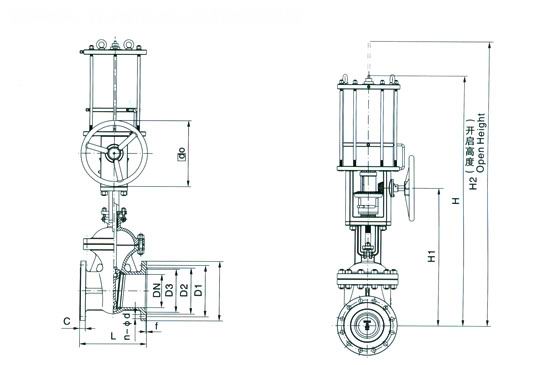

美國MILLER進口氣動閘閥尺寸：

Class150

通徑		外形尺寸					連接尺寸
DN	in	L	H	H1	H2	￠do	D	D1	D2	C	f	n-φd
50	2	178	790	420	840	180	152	120.5	92	16	2	4-φ19
80	3	203	910	460	990	200	190	152.5	127	19	2	4-φ19
100	4	229	1050	560	1150	250	229	190.5	157	24	2	8-φ19
150	6	267	1240	660	1390	320	279	241.5	216	26	2	8-φ22
200	8	292	1520	810	1720	400	343	298.5	270	29	2	8-φ22
250	10	330	1700	930	1950	400	406	362	324	31	2	12-φ25
300	12	256	1930	1090	2230	450	483	432	381	32	2	12-φ25
350	14	381	2160	1230	2510	450	533	476	413	35	2	12-φ29
400	16	406	2330	1360	2730	500	597	540	470	37	2	16-φ29
450	18	432	2540	1510	2990	500	635	578	533	40	2	16-φ32
500	20	457	2750	1660	3250	550	699	635	584	43	2	20-φ32
600	24	508	3080	1910	3680	550	813	749.5	692	48	2	20-φ35
700	28	610	3570	2200	4270	600	947	863.6	800	45	2	28-φ35
800	32	660					1060	978	914	46	2	28-φ41

Class300

通徑		外形尺寸					連接尺寸
DN	in	L	H	H1	H2	￠do	D	D1	D2	C	f	n-φd
50	2	216	790	420	840	180	165	127	92	23	2	8-φ19
80	3	283	910	460	990	200	210	168.5	127	29	2	8-φ22
100	4	305	1050	560	1150	250	254	200	157	32	2	8-φ22
150	6	403	1240	660	1390	320	318	270	216	37	2	12-φ22
200	8	419	1520	810	1720	400	381	330	270	42	2	12-φ25
250	10	457	1700	930	1950	400	445	387.5	324	48	2	16-φ29
300	12	502	1930	1090	2230	450	521	451	381	51	2	16-φ32
350	14	762	2160	1230	2510	450	584	514.5	413	54	2	20-φ32
400	16	838	2330	1360	2730	500	648	571.5	470	58	2	20-φ35

實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
