產品名稱：進口杠桿浮球式疏水閥

品牌：美國MILLER

聯系人：黃先生

咨詢熱線：0755-29748800

在線QQ：916223289

品牌：美國MILLER

美國MILLER進口杠桿浮球式疏水閥概述：

美國MILLER進口杠桿浮球式疏水閥是美國米勒根據是遵循ANSIB16.34標準生產，杠桿浮球式是利用浮力原理和杠桿原理，通過液位的變化使浮球上升或下降，浮球驅動著杠桿使得閥瓣離開或接觸閥座達到開啟排水和關閉阻汽的作用。采用自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用壽命長。連續排水，有水即排，最小過冷度為 0℃。杠桿浮球式疏水閥采用兩種結構方式 A：單閥座-杠桿浮球; B：雙平衡閥座-杠桿浮球。

　　單閥座：需要克服介質壓力對閥座的作用，閥座的孔徑不能很大，適用于小型設備、伴熱管線，蒸汽主管等排水小的場合。閥座孔設計在凝結水水位以下，自然形成水封，水、汽自然分離，達到無蒸汽泄漏，即便沒有凝結水采用球型密封的杠桿使得閥瓣緊貼閥座，達到無新鮮蒸汽的泄漏。不受凝結水量波動和溫度的影響。

　　雙平衡閥座：該閥利用雙閥孔設計，介質的壓力對兩個閥座作用相等，方向相反，介質壓力對閥座作用相抵消，閥芯在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。不受壓力、溫度、冷凝水流量波動的影響。

美國MILLER進口杠桿浮球式疏水閥參數：

公稱通徑：DN15-DN200

公稱壓力：1.6Mpa-6.4Mpa

設計溫度：-29℃-420℃

連接方式：內螺紋，法蘭

適用介質：蒸汽

美國MILLER進口杠桿浮球式疏水閥部件：

零部件名稱	材質Material
閥體、閥蓋	鑄鋼、不銹鋼
浮球、杠桿	304不銹鋼
雙平衡閥座	STL合金和不銹鋼組合
自動排空氣裝置	不銹鋼、熱敏元件
過濾網	不銹鋼

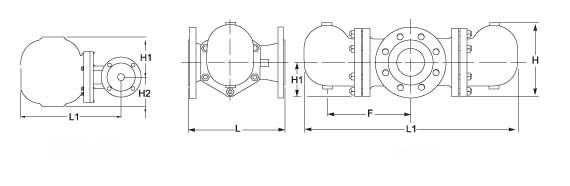

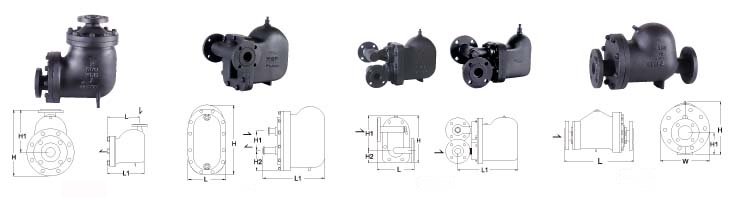

美國MILLER進口杠桿浮球式疏水閥尺寸：

口徑(DN)	L	L1	H	H1	H2/W	重量(kg)	使用壓力范圍(Mpa)	公稱壓力(Mpa)
15~25 32~50	200 210	310	230	83	59	21	0.1-2.0	2.5-4.0
32~50	200	380	310	105	90	46	0.1-2.0	2.5-4.0
40~80	270	439	345	130	88	85	0.1-2.0	2.5-4.0
80~200	350	608	482	174	120	146	0.1-2.0	2.5-4.0
25~32 40 50	427 437 457	-	280	115	230	45 46 48	0.1-3.2	4.0
50 65~100	360 570	-	315 315	113 113	275 275	52 70	0.1-3.2	4.0
30~65	345	426	438	300	280	80	0.1-5.0	10.0
65~100	275 275	445 520	445 440	190 230	115 115		0.1-2.0	2.5-4.0
50~65	225	440	-	190	110		0.1-2.0	2.5-4.0

口徑(DN)	L法蘭	L螺紋/焊接	H1	H2	W	重量(kg)	使用壓力范圍(Mpa)	公稱壓力(Mpa)
15-25	-	125	55	55	110	4	0.1-2.5	2.5
15-25	-	170	74	74	148	-	0.1-2.5	2.5
15-25	-	-	105	105	210		0.1-2.5	2.5
15-50	-	-	137	137	274		0.1-2.5	2.5
15-25	200	-	55	55	110	5	0.1-2.5	2.5
15-25	230	-	74	74	148		0.1-2.5	2.5
15-50	290	230	105	105	170		0.1-2.5	2.5
15-50	320	260	137	137	235		0.1-2.5	2.5
15-25	-	200	85	85	235		0.1-3.2	4.0
15-50	-	270	118	118	170		0.1-3.2	4.0
15-50	-	280	137	137	210		0.1-3.2	4.0
15-25	340	-	85	85	274		0.1-3.2	4.0
15-50	260	-	118	118	274		0.1-3.2	4.0
15-50	330	-	137	137	274	45	0.1-3.2	4.0

口徑(DN)	L	L1	H	H1	W	重量(kg)	使用壓力范圍(Mpa)	公稱壓力(Mpa)
25-50	240	400	245	110	190	30	0.1-2.5·3.2	4.0
25-50	240	400	245	110	190	30	0.1-2.5·4.0	4.0-6.4
50-100	350	500	350	125	250	60	0.1-2.5·4.0	4.0-6.4
50-125	500	600	450	175	350	90	0.1-2.5·4.0	4.0-6.4
65-100	285	700	245	140	126	60	0.1-2.5·4.0	4.0-6.4
80-150	400	850	350	125	250	120	0.1-2.5·4.0	4.0-6.4
100-200	550	1000	450	175	350	180	0.1-2.5·4.0	4.0-6.4

注解：

1、選型時請提供工作壓力、工作壓差、凝結水發生量、工作溫度、連接方式及標準。

2、雙平衡閥座凝結水負荷的安全系數一般為1.5～2倍，單閥座凝結水負荷的安全系數為3。

3、正確安裝、定期保養清除閥內污物，保證疏水閥正常工作和延長使用壽命。

實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
