產品名稱：進口鍛鋼閘閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
品牌：美國MILLER
美國MILLER進口鍛鋼閘閥概述：
美國MILLER進口鍛鋼閘閥是美國米勒根據API6D標準生產的一款鍛件閘閥；美國米勒鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
美國MILLER進口鍛鋼閘閥參數：
公稱通徑：DN15-DN100
公稱壓力：150LB-2500LB
設計溫度：-29℃-600℃
連接方式：法蘭、焊接、螺紋、
適用介質：氣、水、油、蒸汽、燃?xì)狻⒏g性流體
美國MILLER進口鍛鋼閘閥部件：
|
序號 |
名 稱 |
美標碳鋼 |
美標合金鋼 |
美標不銹鋼鋼 | ||
|
Part Name |
Type A 105 |
Type F22 |
Type F304(L) |
Type F316(L) | ||
|
1 |
閥體 |
Body |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
Seat Ring |
A276 420 |
A276 304 |
A276 F304(L) |
A276 F316(L) |
|
3 |
閘板 |
Wedge |
A276 430&410 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
Stem |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
Gasket |
Corrugated SS+graphite |
SS+PTFE | ||
|
6 |
閥蓋 |
Bonnet |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
螺栓 |
Bonnet Bolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
銷 |
Pin |
A276 420 |
A276 F304 | ||
|
9 |
填料壓套 |
Gland |
A276 410 |
A182 F304(L) |
A182 F316(L) | |
|
10 |
活節螺絲 |
Gland Eyebolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓蓋 |
Gland Flange |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
Gland Nut |
A194 2H |
A 194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
Stem Nut |
A276 420/Cu-Alloy(銅合金) | |||
|
14 |
手輪鎖緊螺母 |
H.W.Lock Nut |
A 194 2H |
A194 4 |
A 194 8 |
A194 8M |
|
15 |
銘牌 |
Nameplate |
SS | |||
|
16 |
手輪 |
Handwheel |
A197 | |||
|
17 |
襯墊 |
Bearing Gasket |
A473 431 | |||
|
18 |
填料 |
Stem Packing |
Flexible Graphite |
PTFE | ||
|
適用介質 Suitable Medium |
(水、油、氣等)W.O.G.etc |
(酸類)HNO3,CH3OOH etc | ||||
|
適用溫度 Suitable Temperature |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |||

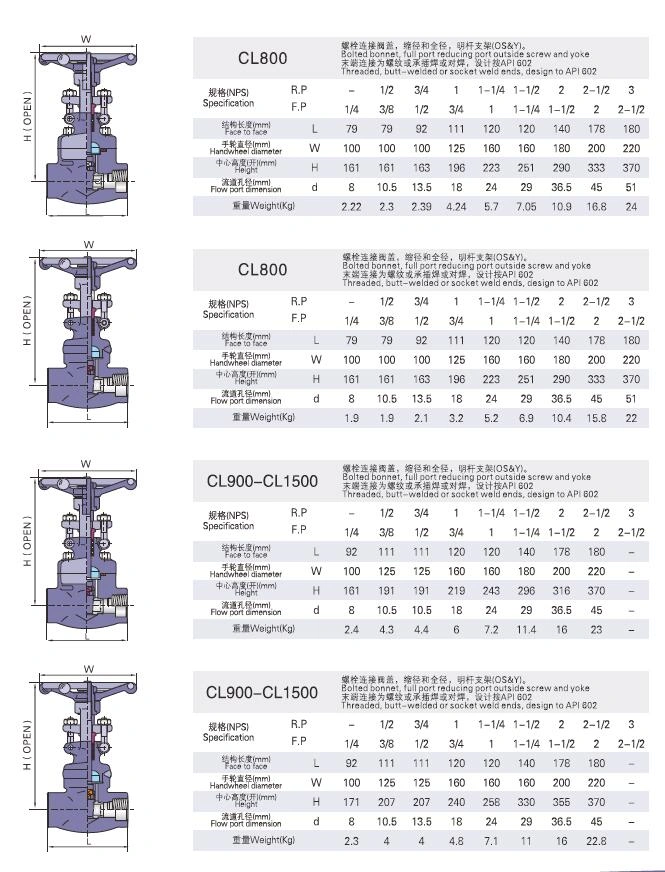

美國MILLER進口鍛鋼閘閥尺寸：
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
