產品名稱：進口LNG截止閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
品牌：美國MILLER
美國MILLER進口低溫截止閥概述：
美國MILLER進口低溫截止閥是一種用在低溫環境的開關作用的閥門，此類型專用低溫截止閥主要用于低溫和深冷介質的管路系統，具有開關靈活、密封可靠的特點。
美國MILLER進口低溫截止閥參數：
公稱通徑：DN10-DN500
公稱壓力：4.0MPA
設計溫度：-196℃-80℃
連接方式：承插焊接，法蘭
適用介質：LO2、LN2、LAr、LNG、LC2H4等
美國MILLER進口低溫截止閥部件：
|
主要零部件名稱 |
材料 |
|
閥體 |
ZG0Cr18Ni9 |
|
閥瓣 |
0Cr18Ni9 |
|
閥蓋 |
ZG0Cr18Ni9 |
|
閥桿 |
0Cr18Ni9 |
|
手輪 |
Y102 |
|
主密封件 |
PCTFE |

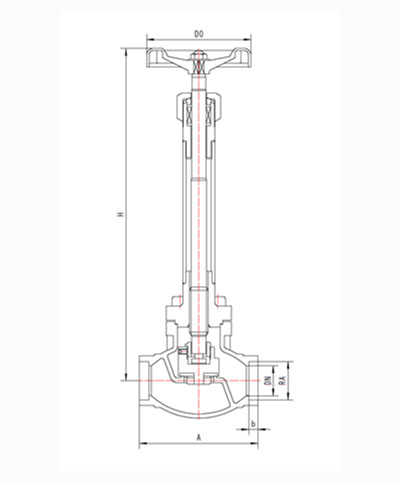

美國MILLER進口低溫截止閥尺寸：
|
通徑 DN(mm) |
尺寸 |
||||||
|
A |
H1 |
H2 |
b |
RA |
D0 | ||
|
10 |
70 |
253 |
247 |
8 |
14.5 |
75 |
1.4 |
|
15 |
80 |
268 |
260 |
8 |
18.5 |
75 |
1.6 |
|
20 |
90 |
307 |
297 |
8 |
25.5 |
100 |
2.2 |
|
25 |
100 |
323 |
310 |
8 |
32.5 |
100 |
2.4 |
|
32 |
110 |
362 |
346 |
10 |
38.5 |
120 |
4.6 |
|
40 |
120 |
380 |
360 |
10 |
45.5 |
120 |
4.8 |
|
50 |
150 |
445 |
420 |
15 |
57.5 |
160 |
9.9 |
|
65 |
180 |
473 |
440 |
15 |
76.5 |
200 |
12.6 |
|
80 |
210 |
510 |
470 |
15 |
89.5 |
240 |
19.8 |
|
100 |
250 |
589 |
539 |
20 |
108.5 |
280 |
32.5 |
|
125 |
300 |
665 |
602 |
25 |
133.5 |
300 |
40.5 |
|
150 |
350 |
713 |
638 |
25 |
159.5 |
300 |
47.3 |
|
200 |
430 |
805 |
705 |
25 |
220 |
360 |
94. |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
